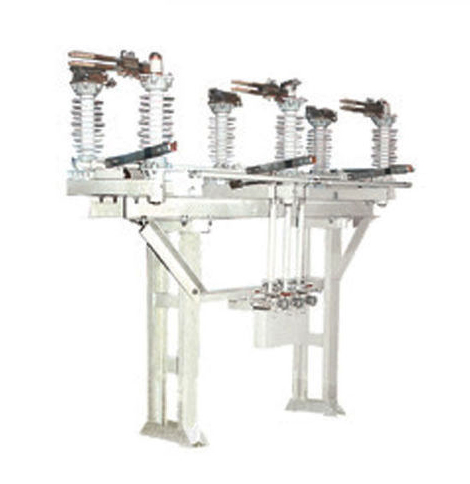

Разъединитель РГП-СЭЩ 35 кВ
Доставка в
-
Доставка транспортной компанией
-
Самовывоз со склада:
Более подробную информацию можно получить по телефону или e-mail:
-
E-mail:
-
Города России:
Цена по запросу
Нет в наличии
Способы оплаты
Доставка в
-
Доставка транспортной компанией
-
Самовывоз со склада:
Более подробную информацию можно получить по телефону или e-mail:
-
E-mail:
-
Города России:
Разъединители РГП-СЭЩ 35 кВ предназначены для включения
и отключения обесточенных участков электрической цепи высокого
напряжения 35 кВ, промышленной частоты 50 Гц, токов холостого хода
трансформаторов, зарядных токов воздушных линий, а также заземления
отключенных участков при помощи встроенных заземлителей.
Производитель
ЗАО «ГК Электрощит»
Напряжение, кВ
35
| Наименование параметра | РГП-СЭЩ-35/1000 | РГП-СЭЩ-35/2000 |
|---|---|---|
| Номинальное напряжение, кВ | 35 | |
| Наибольшее рабочее напряжение, кВ | 40,5 | |
| Номинальный ток, Iном, А | 1000 | 2000 |
| Номинальный кратковременный выдерживаемый ток (ток термической стойкости), кА | 20 | 31,5 |
| Наибольший пик номинального кратковременного тока (ток электродинамической стойкости), кА | 50 | 80 |
| Время протекания номинального кратковременного выдерживаемого тока (время короткого замыкания) t.: | ||
| для главных ножей; | 3 | |
| для заземляющих ножей. | 1 | |
| Номинальная частота, Гц | 50 | |
| Допустимая механическая нагрузка на выводы, Н | 500 | 800 |
| Механический ресурс главной цепи, циклов Вкл-Откл | 10000 | |
| Толщина корки льда при оперировпнии разъединителем, не более, мм | 20 | |
| Сопротивление постоянному току главного токоведущего контура, Ом, не более | 75х10-6 | 50х10-6 |
| Усилие, прикладываемое к рукоядке привода, Н, не более | 245 | |
| Масса полюса разъединителя, кг, не более | 220 | 235 |
| Климатическое исполнение | УХЛ1 | |
| Высота над уровнем моря, м, не более | 1000 | |
| Верхнее рабочее значение температуры окружающего воздуха, °С | +40 | |
| Нижнее рабочее значение температуры окружающего воздуха, °С | -60 | |
| Классификация | Исполнение |
|---|---|
| Размещение | Наружная установка |
| Число полюсов, управляемых одним приводом |
Однополюсное Двухполюсное Трёхполюсное |
| Наличие ножей заземления на полюс |
1 - с одним заземляющим ножом на полюс 2 - с двумя заземляющими ножами на полюс 3 - без заземляющих ножей |
| Вид изоляции< | I, II, III степеней загрязнения по ГОСТ 9920-89 |
| Вид привода | С приводом, непосредственно использующим мускульную силу оператора (ручной привод), двигательный привод |
| Наличие механической блокировки на ведущем полюсе |
Есть Нет (имеется на приводе) |
| Обозначение варианта исполнения | Конструктивное расположение заземлителей | Изолятор/грозовой импульс, кВ | |
|---|---|---|---|
| со стороны ведущий колонки | со стороны ведомой колонки | ||
| Однополюсный; Трехполюсный | |||
| РГПЗ СЭЩ-2-I-35/1000 УХЛ1 | + | + | Фарфоровый |
| РГПЗ СЭЩ-2-II-35/1000 УХЛ1 | + | + | Фарфоровый |
| РГПЗ СЭЩ-2-III-35/1000 УХЛ1 | + | + | Полимерный |
| РГПЗ СЭЩ-1a-I-35/1000 УХЛ1 | + | - | Фарфоровый |
| РГПЗ СЭЩ-1a-II-35/1000 УХЛ1 | + | - | Фарфоровый |
| РГПЗ СЭЩ-1a-III-35/1000 УХЛ1 | + | - | Полимерный |
| РГПЗ СЭЩ-1б-I-35/1000 УХЛ1 | - | + | Фарфоровый |
| РГПЗ СЭЩ-1б-II-35/1000 УХЛ1 | - | + | Фарфоровый |
| РГПЗ СЭЩ-1б-III-35/1000 УХЛ1 | - | + | Полимерный |
| РГПЗ СЭЩ-I-35/1000 УХЛ1 | - | - | Фарфоровый |
| РГПЗ СЭЩ-II-35/1000 УХЛ1 | - | - | Фарфоровый |
| РГПЗ СЭЩ-III-35/1000 УХЛ1 | - | - | Полимерный |
| РГПЗ СЭЩ-2-II-35/2000 УХЛ1 | + | + | Фарфоровый |
| РГПЗ СЭЩ-2-III-35/2000 УХЛ1 | + | + | Полимерный |
| РГПЗ СЭЩ-1a-II-35/2000 УХЛ1 | + | - | Фарфоровый |
| РГПЗ СЭЩ-1a-III-35/2000 УХЛ1 | + | - | Полимерный |
| РГПЗ СЭЩ-1б-II-35/2000 УХЛ1 | - | + | Фарфоровый |
| РГПЗ СЭЩ-1б-III-35/2000 УХЛ1 | - | + | Полимерный |
| РГПЗ СЭЩ-II-35/2000 УХЛ1 | - | - | Фарфоровый |
| РГПЗ СЭЩ-III-35/2000 УХЛ1 | - | - | Полимерный |
| Двухполюсный | |||
| РГПЗ СЭЩ-2-II-35/1000 УХЛ1 | + | + | Фарфоровый |
| РГПЗ СЭЩ-2-III-35/1000 УХЛ1 | + | + | Полимерный |
| РГПЗ СЭЩ-1a-II-35/1000 УХЛ1 | + | - | Фарфоровый |
| РГПЗ СЭЩ-1a-III-35/1000 УХЛ1 | + | - | Полимерный |
| РГПЗ СЭЩ-1б-II-35/1000 УХЛ1 | - | + | Фарфоровый |
| РГПЗ СЭЩ-1б-III-35/1000 УХЛ1 | - | + | Полимерный |
| РГПЗ СЭЩ-II-35/1000 УХЛ1 | - | - | Фарфоровый |
| РГПЗ СЭЩ-III-35/1000 УХЛ1 | - | - | Полимерный |
